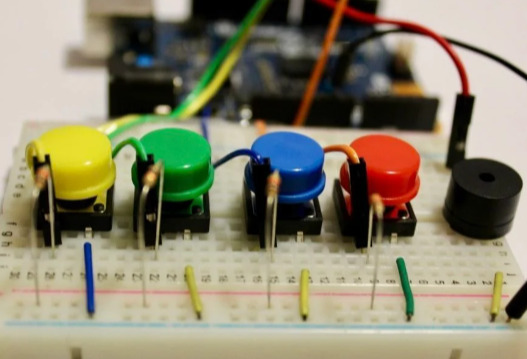

Un piano de cuatro teclas en un Arduino Nano es un gran punto de partida para aprender sobre Arduino y electrónica. Aquí tienes un ejemplo básico de cómo podrías construir y programar un piano de cuatro teclas.

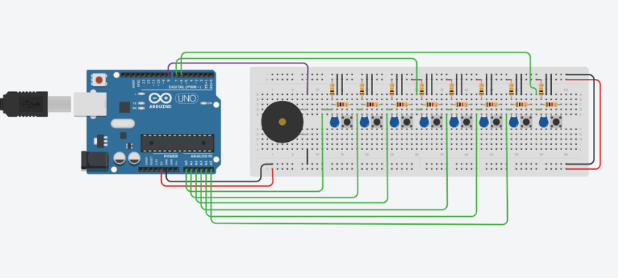

Materiales Necesarios
- 1 x Arduino UNO
- 1 x Buzzer.
- 8 x Resistencia 10k Ohm.
- 8 x Resistencia 1k Ohm.
- 8 x Condensadores 1 uF.
- 8 x Pulsadores.
- cables varios.
Ahora nos enfocaremos en el código que usaremos para hacer al piano de mano void setup() {
pinMode(8, OUTPUT); // Pin para el buzzer
pinMode(A0, INPUT); // Pin para el primer pulsador
pinMode(A1, INPUT); // Pin para el segundo pulsador
pinMode(A2, INPUT); // Pin para el tercer pulsador
pinMode(A3, INPUT); // Pin para el cuarto pulsador
pinMode(A4, INPUT); // Pin para el quinto pulsador
pinMode(A5, INPUT); // Pin para el sexto pulsador
pinMode(7, INPUT); // Pin para el séptimo pulsador
pinMode(6, INPUT); // Pin para el octavo pulsador
}
void loop() {
if (digitalRead(A0) == LOW) {
tone(8, 440, 100); // Nota La (A)
}
if (digitalRead(A1) == LOW) {
tone(8, 494, 100); // Nota Si (B)
}
if (digitalRead(A2) == LOW) {
tone(8, 523, 100); // Nota Do (C)
}
if (digitalRead(A3) == LOW) {
tone(8, 587, 100); // Nota Re (D)
}
if (digitalRead(A4) == LOW) {
tone(8, 659, 100); // Nota Mi (E)
}
if (digitalRead(A5) == LOW) {
tone(8, 698, 100); // Nota Fa (F)
}
if (digitalRead(7) == LOW) {
tone(8, 784, 100); // Nota Sol (G)
}
if (digitalRead(6) == LOW) {
tone(8, 880, 100); // Nota La agudo (A’)
}
delay(10); // Delay para mejorar la calidad de la simulación
}
Para agregar más notas musicales a tu piano de mano, simplemente necesitas asignar más pines de entrada para los pulsadores adicionales y definir las frecuencias correspondientes a las nuevas notas en el código
Conecta un lado de cada nuevo pulsador a 5V.
Conecta el otro lado de cada nuevo pulsador a un pin analógico o digital disponible en el Arduino a través de una resistencia de 10k Ohm hacia tierra (GND)
void setup() {
pinMode(8, OUTPUT); // Pin para el buzzer
// Definición de pines para los pulsadores
pinMode(A0, INPUT); // Nota La (A)
pinMode(A1, INPUT); // Nota Si (B)
pinMode(A2, INPUT); // Nota Do (C)
pinMode(A3, INPUT); // Nota Re (D)
pinMode(A4, INPUT); // Nota Mi (E)
pinMode(A5, INPUT); // Nota Fa (F)
pinMode(7, INPUT); // Nota Sol (G)
pinMode(6, INPUT); // Nota La agudo (A’)
// Pines adicionales
pinMode(9, INPUT); // Nota Si♭ (B♭)
pinMode(10, INPUT); // Nota Do♯ (C♯)
}
void loop() {
if (digitalRead(A0) == LOW) {
tone(8, 440, 100); // Nota La (A)
}
if (digitalRead(A1) == LOW) {
tone(8, 494, 100); // Nota Si (B)
}
if (digitalRead(A2) == LOW) {
tone(8, 523, 100); // Nota Do (C)
}
if (digitalRead(A3) == LOW) {
tone(8, 587, 100); // Nota Re (D)
}
if (digitalRead(A4) == LOW) {
tone(8, 659, 100); // Nota Mi (E)
}
if (digitalRead(A5) == LOW) {
tone(8, 698, 100); // Nota Fa (F)
}
if (digitalRead(7) == LOW) {
tone(8, 784, 100); // Nota Sol (G)
}
if (digitalRead(6) == LOW) {
tone(8, 880, 100); // Nota La agudo (A’)
}
if (digitalRead(9) == LOW) {
tone(8, 466, 100); // Nota Si♭ (B♭)
}
if (digitalRead(10) == LOW) {
tone(8, 554, 100); // Nota Do♯ (C♯)
}
delay(10); // Delay para mejorar la calidad de la simulación
}
