Con el siguiente proyecto vas a poder desarrollar un sistema que:
- Mida y muestre la temperatura y la humedad.
- Controle el riego de las plantas según la humedad del suelo.
Materiales Necesarios:
- Arduino Uno (u otro compatible)
- Sensor de temperatura y humedad: DHT11 o DHT22
- Bomba de agua (o un relé para controlar el riego)
- Pantalla LCD 16×2 (con o sin módulo I2C)
- Protoboard y cables de conexión

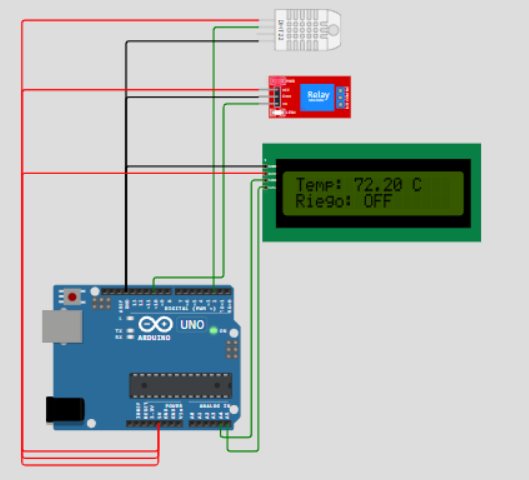

Paso 1: Conexiones de Hardware
Sensor DHT11/DHT22:
- VCC -> 5V del Arduino
- GND -> GND del Arduino
- DATA -> Pin digital (ej. Pin 2)
Bomba de Agua:
- Conectá un relé al pin digital 10 (o el que elijas) y controlá la bomba.
Pantalla LCD (con módulo I2C):
- VCC: Conectá al pin de 5V del Arduino.
- GND: Conectá al pin de GND del Arduino.
- SDA: Conectá al pin A4 del Arduino.
- SCL: Conectá al pin A5 del Arduino.
Paso 2: Código Arduino
#include <DHT.h>
#include <Wire.h> // Para la comunicación con la pantalla LCD
#include <LiquidCrystal_I2C.h>
#define DHTPIN 2 // Pin donde está conectado el DHT
#define PUMP_PIN 10 // Pin donde está conectado el relé de la bomba
DHT dht(DHTPIN, DHT22);
LiquidCrystal_I2C lcd(0x27, 16, 2); // Dirección I2C de la LCD
void setup() {
pinMode(PUMP_PIN, OUTPUT);
lcd.begin(16, 2); // Inicializa la pantalla LCD de 16 columnas y 2 filas
dht.begin();
}
voidloop() {
// Lectura de Temperatura y Humedad
float h = dht.readHumidity();
float t = dht.readTemperature();
// Comprobación de errores en la lectura
if (isnan(h) || isnan(t)) {
lcd.clear();
lcd.setCursor(0, 0);
lcd.print(“Error en DHT”);
return; // Sale de la función loop si hay un error
}
// Mostrar información en la LCD
lcd.clear(); // Limpia la pantalla
lcd.setCursor(0, 0);
lcd.print(“Temp: “); lcd.print(t); lcd.print(” C”);
lcd.setCursor(0, 1);
lcd.print(“Hum: “); lcd.print(h); lcd.print(“%”);
// Control de la bomba de riego
if (h < 30) { // Ajusta el umbral según tus necesidades
digitalWrite(PUMP_PIN, HIGH); // Activa la bomba
lcd.setCursor(0, 1);
lcd.print(“Riego: ON “);
} else {
digitalWrite(PUMP_PIN, LOW); // Apaga la bomba
lcd.setCursor(0, 1);
lcd.print(“Riego: OFF “);
}
delay(2000); // Espera 2 segundos antes de la próxima lectura
}
Paso 3: Explicación del Código
- Incluir Librerías: Se incluyen las librerías necesarias para manejar los sensores y la pantalla LCD.
- Definir Pines: Se definen los pines para los sensores y la bomba.
- Función Setup: Se configuran los pines y se inician los sensores y la pantalla LCD.
- Función Loop:
– Se leen los valores del sensor de humedad del suelo y se controla la bomba.
– Se leen los datos de temperatura, humedad y presión, que se muestran en la pantalla LCD.
Paso 4: Subir el Código al Arduino
Conectá tu Arduino a la computadora, seleccioná el puerto correspondiente en el IDE de Arduino y cargá el código.
Paso 5: Pruebas y Ajustes
Verificá que la bomba se active y desactive según la humedad del suelo.
Asegurate de que la pantalla LCD muestre los valores de temperatura, humedad y presión.
Paso 6: Ejemplos de Aplicación
Jardín: Automatizá el riego en función de las condiciones ambientales.
Invernadero: Monitoreá y controlá el ambiente para plantas sensibles.
Un Plus: Control de Luz Automático con Fotoresistencia
Objetivo del Proyecto
Crear un sistema que encienda una lámpara automáticamente cuando la luz ambiente caiga por debajo de un cierto umbral utilizando una fotoresistencia.
Materiales Necesarios
- Arduino Uno (u otro compatible)
- Fotoresistencia (LDR)
- Resistencia de 10k ohmios (para el LDR)
- Relé o módulo de control para la lámpara
- Protoboard y cables de conexión
- Lámpara (puede ser LED)
- Pantalla LCD (opcional, para mostrar información)
Paso 1: Conexiones de Hardware
1. Fotoresistencia (LDR):
- Conectá un terminal de la LDR al pin A0 (analógico) del Arduino.
- Conectá el otro terminal a VCC (5V).
- Colocá una resistencia de 10k ohmios entre el pin A0 y GND.
2. Relé:
- Conectá el pin de control del relé (ej. pin 10) al Arduino.
- Conectá la lámpara al relé según las instrucciones del fabricante (asegurate de seguir todas las normas de seguridad).
Paso 2: Código Arduino
Aquí tenés un ejemplo de código que integra la fotoresistencia y controla la lámpara:
#include <DHT.h>
#include <Wire.h> // Para la comunicación con la pantalla LCD
#include <LiquidCrystal_I2C.h>
#define DHTPIN 2 // Pin donde está conectado el DHT
#define PUMP_PIN 10 // Pin donde está conectado el relé de la bomba
#define LDR_PIN A0 // Pin donde está conectado el LDR
DHT dht(DHTPIN, DHT22);
LiquidCrystal_I2C lcd(0x27, 16, 2); // Dirección I2C de la LCD
void setup() {
pinMode(PUMP_PIN, OUTPUT);
lcd.begin(16, 2); // Inicializa la pantalla LCD de 16 columnas y 2 filas
dht.begin();
}
voidloop() {
// Lectura de Temperatura y Humedad
float h = dht.readHumidity();
float t = dht.readTemperature();
// Comprobación de errores en la lectura
if (isnan(h) || isnan(t)) {
lcd.clear();
lcd.setCursor(0, 0);
lcd.print(“Error en DHT”);
return; // Sale de la función loop si hay un error
}
// Mostrar información en la LCD
lcd.clear(); // Limpia la pantalla
lcd.setCursor(0, 0);
lcd.print(“Temp: “); lcd.print(t); lcd.print(” C”);
lcd.setCursor(0, 1);
lcd.print(“Hum: “); lcd.print(h); lcd.print(“%”);
// Control de la lámpara con la fotoresistencia
intldrValue = analogRead(LDR_PIN); // Lee el valor del LDR
if (ldrValue < 500) { // Ajusta el umbral según tu entorno
digitalWrite(LAMP_PIN, HIGH); // Enciende la lámpara
lcd.setCursor(0, 1);
lcd.print(“Luz: ON “);
} else {
digitalWrite(LAMP_PIN, LOW); // Apaga la lámpara
lcd.setCursor(0, 1);
lcd.print(“Luz: OFF”);
}
// Control de la bomba de riego
if (h < 30) { // Ajusta el umbral según tus necesidades
digitalWrite(PUMP_PIN, HIGH); // Activa la bomba
lcd.setCursor(0, 1);
lcd.print(“Riego: ON “);
} else {
digitalWrite(PUMP_PIN, LOW); // Apaga la bomba
lcd.setCursor(0, 1);
lcd.print(“Riego: OFF “);
}
delay(2000); // Espera 2 segundos antes de la próxima lectura
}
Explicación del Código Combinado
- Lectura de DHT22: Se mide la temperatura y la humedad. Si hay un error en la lectura, se muestra un mensaje en la pantalla.
- Control de Lámpara: Se lee el valor de la fotoresistencia. Si está por debajo de un umbral (ajustable), se enciende la lámpara.
- Control de Riego: Se controla la bomba de riego en función de la humedad medida. Si la humedad está por debajo de un cierto nivel, se activa la bomba.
- Visualización: Todos los datos se muestran en la pantalla LCD, incluyendo la temperatura, la humedad y el estado de la lámpara y la bomba.
Notas
- Asegurate de que todas las conexiones estén correctas y que la dirección I2C de la LCD sea la correcta.
- Ajustá los valores de los umbrales según las condiciones específicas de tu entorno.
